大型暗箱 (BOX-L)　

1mサイズの大型暗箱
ワンタッチオープンで開閉カンタン

1mサイズの大型暗箱。
従来品の小型暗箱には設置できなかった大きさの装置を設置することが可能です。

外乱光を遮光し、フォトマル（光電子増倍管）などを使用する微弱光測定に最適。
フォトンカウンティングや光学実験、レーザ遮光など幅広い用途・環境に合わせた暗箱をご提供します。

Ф100の貫通口を標準付属で取付け。暗室内部の機器と外部機器を直接接続することが可能です。
貫通口についてはこちら

※外観を変更いたしました。(2012/4/20)

カタログ(529KB)

特長・仕様	用途
特長・外部からの電気的ノイズをシールド・ドア開閉：ワンタッチオープン・オプション：光学ベンチを設置（1軸タイプ／平面タイプ）・特注サイズ対応(1m四方以内) 共通仕様・材質：アルミ（板厚：2mm）・貫通口(Ф100)×1（標準位置：右側面下（位置の変更可能））・開閉方向：右開き（左開きも製作可能）・外部塗装：レザートーン塗装、色は「ベージュ」、「黒」のどちらかから選択・内部塗装：つや消し塗装、黒色	・光電子増倍管を使用する各種研究・複数本の光電子増倍管使用時・光実験用、光計測分析など多目的用途・フォトンカウンティング・外部へのレーザ光の漏れを遮断

特長・仕様

用途

特長
・外部からの電気的ノイズをシールド
・ドア開閉：ワンタッチオープン
・オプション：光学ベンチを設置（1軸タイプ／平面タイプ）
・特注サイズ対応(1m四方以内)
共通仕様
・材質：アルミ（板厚：2mm）
・貫通口(Ф100)×1（標準位置：右側面下（位置の変更可能））
・開閉方向：右開き（左開きも製作可能）
・外部塗装：レザートーン塗装、色は「ベージュ」、「黒」のどちらかから選択
・内部塗装：つや消し塗装、黒色

・光電子増倍管を使用する各種研究
・複数本の光電子増倍管使用時
・光実験用、光計測分析など多目的用途
・フォトンカウンティング
・外部へのレーザ光の漏れを遮断

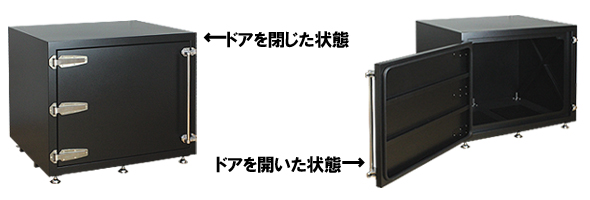

外観図

貫通口について

Ф100の貫通口が標準付属で取り付けられています。暗箱内部機器と外部機器を直接接続することが可能です。（標準位置：右側面下（位置の変更可能））
付属カバーで完全遮光し、出荷試験は、フォトンカウンティングレベルで行っています。

※貫通口に通すケーブル・線材は、外皮の色が黒色のものをご使用下さい。黒以外のものは光を透過しますので、暗箱での使用には適しておりません。

型番（サイズ一覧）　

特注サイズをご希望の方は、お問い合わせの際に、お知らせ下さい。
（サイズ範囲：1000×1000×1000mmまで）
型番にリンクが付いているものは製作例をご覧いただくことができます。

型番	W(mm)	D(mm)	H(mm)	重量(kg)
BOX-L1	800	800	800	-
BOX-L2	900	900	900	-
BOX-L3	1000	1000	1000	-

小型暗箱シリーズ（800×500×500mm以下をご希望の方はこちらへ）

オプション：光学ベンチ設置

光学ベンチ（1軸タイプ）オプションに光学ベンチを取付けることで、光学実験用部品の取付けが柔軟に出来ます。
ミラー、レンズ、光学フィルタのホルダー取付け用としてご使用いただけます。

①光学ベンチ（1軸タイプ）
LED光源の取付け、レンズ、フィルタなど各種光学部品の取付けが出来ます。

②光学ベンチ（平面タイプ）
各種光学部品（ミラー、レンズ、フィルタホルダーなど）を取付ける光学ベンチの取付けが出来ます。
光学ベンチのサイズにつきましては、暗箱のお問合せの際にご確認下さい。
